En qualité d’ingénieur Voirie & Réseaux Divers (VRD), cet article décrypte les implications techniques du code couleur sécurité selon le nuancier RAL, en mettant l’accent sur le jaune sécurité, le blanc sécurité et le rouge sécurité. À partir d’exemples de chantiers, d’un guide de normes et de cas pratiques, on analysera comment ces teintes influent sur la visibilité, l’identification des risques et la durabilité des revêtements. Le propos couvre les usages routiers et industriels, la traduction CMJN/RVB des teintes, les méthodes de marquage au sol et les exigences réglementaires récentes applicables aux projets en 2025. Le fil conducteur suit une équipe hypothétique, « Atelier VRD Nord », confrontée à la planification d’une zone logistique et d’un parking public, afin d’illustrer décisions de spécification, essais et contrôles qualité. Cet exposé technique vise autant les prescripteurs que les chefs de chantier et les responsables HSE, en fournissant des repères concrets pour choisir, appliquer et vérifier les couleurs RAL dédiées à la sécurité.
- 🔧 Points clés : Rôle du nuancier RAL dans la normalisation des couleurs et la communication chantier.
- 📏 Visibilité : Comparaison pratique des codes RAL 1003, RAL 9016 et RAL 3020 pour signalisation et marquage.
- 🧪 Essais : Protocoles de vérification et contrôles qualité avant réception.
- 📚 Réglementation : Références 2025 sur normes, code du travail et règles pour le marquage industriel.
- 🛠️ Cas pratique : Implémentation sur aire de circulation et interprétation des panneaux sécurité.
Nuancier RAL et code couleur sécurité : principes, structure et usages industriels
Le nuancier RAL est la référence technique qui permet d’uniformiser le repérage des teintes à l’échelle industrielle. Conçu pour assurer une correspondance précise entre intention et réalisation, le système RAL Classic propose des codes à quatre chiffres où le premier chiffre indique la famille chromatique et les trois suivants la nuance précise.
Dans la pratique VRD, cette codification évite les erreurs de communication entre l’ingénieur prescripteur, le fournisseur de peinture et le chef de chantier. Par exemple, le code RAL 5013 identifie sans ambiguïté le bleu cobalt ; de la même manière, le RAL 1003 renvoie à la teinte dénommée « Jaune de sécurité ». Ce principe est fondamental lorsque les marquages doivent résister aux variations de lumière, à l’usure mécanique et aux produits chimiques courants des zones industrielles.
Organisation technique du nuancier
Le nuancier se compose de familles (jaunes, rouges, bleus, verts, gris, etc.). Pour un ingénieur VRD, la connaissance de la série facilite le choix : on privilégiera des peintures à base de résines adaptées (acryliques, polyuréthanes) selon le support — béton ou enrobé bitumineux — et la classe d’adhérence nécessaire. Les fiches techniques fournisseurs intègrent généralement les correspondances HTML, RVB et CMJN ; ces informations sont utiles pour la communication numérique et l’impression d’échantillons.
Usages courants dans la signalisation sécurité
La signalisation sécurité s’appuie sur la répétition visuelle et la conformité normative. Le code couleur sécurité oriente la mise en place de marquages horizontaux, de panneaux et d’éléments de protection. Sur un chantier, les couleurs RAL servent aussi à identifier des circuits de circulation, des zones d’arrêt d’urgence et des emplacements de matériels dangereux.
Un cas concret : l’équipe « Atelier VRD Nord » prépare un chantier de requalification d’une aire logistique. En phase de conception, le bureau d’études spécifie RAL 1003 pour les bandes piétonnes de sécurité, RAL 9016 pour les îlots de signalisation et RAL 3020 pour les points d’arrêt d’urgence. Ces choix sont consignés dans le DCE et facilitent la commande des peintures.
Enfin, le nuancier RAL n’est pas seulement esthétique : il est intégré à la gestion des stocks, aux plans de maintenance et aux inspections HSE. Dans un audit de conformité, les inspecteurs vérifient la correspondance entre le code mentionné sur le devis et la teinte effectivement appliquée, ce qui justifie le recours à une documentation photographique et à des échantillons certifiés.
Insight final : l’utilisation rigoureuse du nuancier RAL réduit les risques d’erreur opérationnelle et accélère la validation technique des livrables.

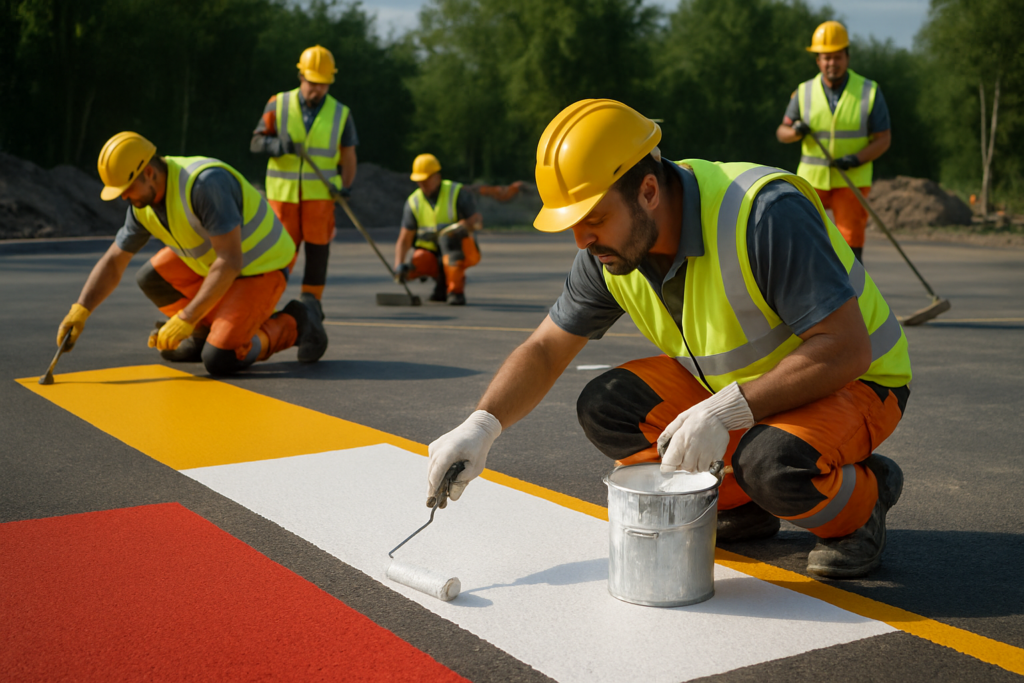

Signification des couleurs RAL pour la sécurité : jaune sécurité, blanc sécurité et rouge sécurité
Comprendre la signification couleurs est une compétence clé pour un ingénieur VRD. Les teintes jaune sécurité, blanc sécurité et rouge sécurité jouent des rôles distincts mais complémentaires dans la prévention des risques.
Jaune sécurité (ex. RAL 1003) : principe et applications
Le jaune sécurité (souvent référencé RAL 1003) est choisi pour sa visibilité diurne élevée et son contraste sur surfaces sombres. Il est employé pour signaler des zônes de danger potentiels, des bandes d’approche et des marquages de limitation temporaire. Sur des surfaces enrobées, l’adhérence d’une peinture jaune doit être testée en laboratoire — résistance à l’abrasion, au trafic et aux hydrocarbures — avant application.
Exemple : sur une rampe d’accès logistique, on applique une bande jaune de 200 mm pour signaler un changement de niveau. Les essais de l’équipe « Atelier VRD Nord » ont montré que l’ajout d’un liant polyuréthane améliore la tenue aux cycles de gel/dégel par rapport à une formulation acrylique standard.
Blanc sécurité (ex. RAL 9016) : usages et optimisation
Le blanc sécurité (souvent RAL 9016) sert pour les marquages directionnels, les emplacements PMR et la démarcation des voies. Sa réflectance élevé facilite la lecture nocturne combinée aux rétroréflecteurs. Sur projet, il est courant d’associer blanc et jaune pour maximiser la lisibilité selon l’heure et l’éclairage artificiel disponible.
Rouge sécurité (ex. RAL 3020) : signal d’alerte et périmètres sensibles
Le rouge sécurité (ex. RAL 3020) est réservé aux arrêts d’urgence, extincteurs, zones à risque immédiat et panneaux de défense. L’application du rouge obéit souvent à des règles strictes de contraste et de dimensionnement pour être identifié en moins d’une seconde lors d’une situation critique.
Tableau technique comparatif :
| Couleur 🎨 | Code RAL 🔢 | CMJN / RVB 🧪 | Usages typiques 🛠️ |
|---|---|---|---|
| Jaune sécurité 🟨 | RAL 1003 🔶 | CMJN 0-34-91-0 / #f2ad00 🧯 | Bande d’approche, danger, marquage temporaire 🚧 |
| Blanc sécurité ⚪ | RAL 9016 ⚪ | — / #ffffff ✳️ | Marquage directionnel, places PMR, îlots de circulation 🅿️ |
| Rouge sécurité 🔴 | RAL 3020 🔴 | — / #cc0033 🔥 | Arrêt d’urgence, extincteurs, périmètres dangereux 🛑 |
À noter : la conversion CMJN/RVB varie selon les fabricants ; l’usage d’échantillons RAL physiques reste la méthode la plus fiable pour la réception. Pour approfondir les techniques de marquage au sol, référez-vous aux guides spécialisés.
Liens utiles intégrés pour complément : marquage au sol par bandes jaunes, techniques de marquage au sol pour la sécurité routière, et marquage au sol sécurité.
Insight final : le choix d’une teinte RAL pour la sécurité se justifie par sa fonction : visibilité, signalement, ou alerte immédiate.
Applications pratiques VRD : marquage au sol, panneaux sécurité et identification des risques
Sur le terrain, l’application des codes couleurs relève d’un processus technique précis. Un dossier d’exécution doit contenir les choix RAL, les formulations chimiques des peintures, les épaisseurs appliquées et les essais préalables. L’équipe « Atelier VRD Nord » illustre ce protocole en réhabilitant un parking public et une zone de circulation interne pour un site logistique.
Planification et phasage des travaux
Le premier acte consiste à définir les fonctions de chaque zone : flux VL, PL, piétons, ERP, accès PMR. Ensuite, on associe un code couleur à chaque fonction. Le marquage est planifié pour limiter les perturbations, avec application nocturne lorsque le trafic est réduit. Les documents de référence incluent des règles issues du code de la route et des guides techniques.
Parmi les ressources techniques, on retrouve des articles et normes utiles : marquage au sol et sécurité routière, les règles à respecter pour un marquage au sol industriel en toute sécurité, et normes marquage industriel 2025.

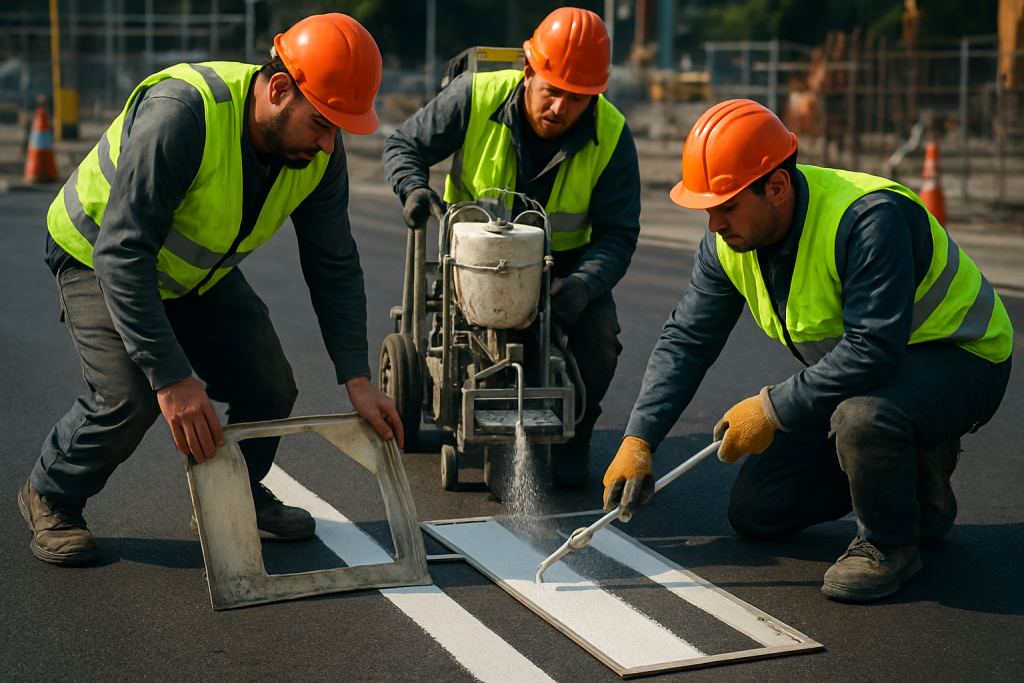

Méthodes d’application et choix de matériaux
Techniquement, le choix dépend du support : sur béton poreux on privilégiera une primaire d’accrochage avant peinture, tandis que sur bitume il faudra sélectionner une peinture formulée pour flexibilité thermique. Le dosage en pigments influera sur la réflectance. Des additifs anti-dérapants peuvent être incorporés dans les couches de finition pour respecter les critères HSE.
Exemples chiffrés et contrôles
Lors d’un chantier pilote, la mesure de luminance d’une bande jaune (RAL 1003) sur bitume noir a montré un contraste relatif augmentant de 22% après application d’une peinture haute teneur en pigmentation. La tenue à l’abrasion a été évaluée selon les cycles de trafic simulés à 5000 passages ; le seuil acceptable pour l’exploitant était fixé à moins de 10% d’usure sur 12 mois.
Les contrôles de conformité incluent des prélèvements d’épaisseur, des tests de couleur par spectrophotomètre et des vérifications visuelles à différentes heures. Ces mesures alimentent le rapport qualité de fin de chantier.
Insight final : la réussite d’un marquage sécurité repose autant sur la spécification RAL que sur la maîtrise des procédés d’application et des contrôles post-travaux.
Normes, réglementation 2025 et interprétation technique pour la signalisation sécurité
La réglementation évolue pour intégrer les avancées matérielles et les exigences HSE accrues. En 2025, plusieurs textes relatifs au marquage industriel et à la sécurité au travail mettent l’accent sur la traçabilité des couleurs et la conformité des codes. En tant qu’ingénieur VRD, il est crucial de connaître ces évolutions pour rédiger des cahiers des charges conformes.
Références réglementaires pertinentes
Parmi les références, on consultait récemment les mises à jour sur les normes de marquage et le code du travail applicables aux travaux : code travail marquage sol, et des articles sur la réglementation spécifique : quelle est la réglementation en matière de couleurs pour le marquage au sol. Ces documents fournissent des exigences minimales sur la visibilité, les dimensions et les contrastes requis.
Cas pratique : conformité d’un parking PMR
Le dimensionnement et le codage couleur d’une place PMR obéissent à des prescriptions spécifiques. Les règles sur les dimensions sont détaillées dans des publications techniques et guides, notamment : dimensions parking pmr. Le blanc trafic (RAL 9016) est souvent prescrit pour la délimitation et l’iconographie.
L’atelier VRD a intégré ces prescriptions dans un cahier des charges, ajoutant des exigences pour les contrastes minimaux et la certification des matériaux. Les pénalités contractuelles en cas de non-conformité comprennent la reprise des marquages à frais partagés.
Audit, traçabilité et acceptation
L’acceptation finale nécessite une documentation complète : fiches techniques, certificats RAL, rapports d’essais et photos géo-localisées. Les auditeurs scrutent la concordance entre le code couleur indiqué et la teinte livrée, d’où l’importance d’utiliser des nuanciers RAL physiques lors de la réception.
Insight final : la conformité réglementaire en 2025 impose une traçabilité rigoureuse des codes RAL et des processus d’assurance qualité sur le chantier.
Choix des teintes, essais en laboratoire et contrôle qualité pour la signalisation sécurité
La mise en œuvre d’une couleur RAL en contexte sécurité nécessite une démarche d’ingénierie : sélection de formulation, essais environnementaux, protocoles de contrôle et maintenance préventive. Ce dernier volet est essentiel pour assurer la durabilité et la lisibilité à long terme.
Procédures d’essais et critères à valider
Les essais incluent la résistance à l’abrasion, l’adhérence (pull-off), la résistance chimique, la stabilité aux UV et la rétention de couleur. Sur chantier, on effectue des contrôles in situ : mesure d’épaisseur de film sec, test d’adhérence et lecture spectrophotométrique pour vérifier la correspondance RAL. Ces mesures servent de base au PV de réception.
Plan de maintenance et fréquence d’intervention
Un plan de maintenance typique prévoit un contrôle annuel visuel et un test complet tous les 3 ans pour les zones à trafic intense. Les marquages soumis à contraintes mécaniques (aires de manœuvre PL) nécessitent une attention renforcée. La stratégie d’entretien peut inclure des retouches partielles et l’application de couches de renforcement.
Bonnes pratiques et retours d’expérience
Sur un site logistique, l’équipe « Atelier VRD Nord » a opté pour une peinture polyuréthane teintée en RAL 1003 pour les bandes d’alerte, en combinaison avec un primaire époxy pour assurer l’accrochage sur dalle béton. Les retouches programmées sur 24 mois ont réduit les coûts de remplacement complet et amélioré la sécurité perçue par les opérateurs.
Pour approfondir la démarche et les techniques, consultez également : les règles à respecter pour un marquage au sol industriel en toute sécurité.
Insight final : un contrôle qualité rigoureux, appuyé par des essais standardisés, garantit la pérennité et l’efficacité du code couleur sécurité en exploitation.
Liste pratique et ressources : checklist technique pour appliquer le code couleur sécurité
Pour faciliter la mise en œuvre, voici une checklist opérationnelle reprenant les étapes et points de vigilance que nous utilisons en bureau d’études VRD. Chaque item est formulé pour être directement actionnable sur le terrain.
- 📝 Vérifier le code RAL prescrit sur le DCE et demander un nuancier physique.
- 🔬 Réaliser un essai laboratoire sur support identique (adhérence, abrasion, UV).
- 📐 Définir les dimensions et contrastes selon normes applicables.
- 🚧 Planifier phasage travaux pour limiter perturbations et garantir sécurité chantier.
- 📸 Documenter la réception par photos géo-tagées et rapport de contrôle.
- 🛠️ Programmer la maintenance (visuelle annuelle, test complet tous les 3 ans).
Tableau de priorisation des actions :
| Action ✅ | Priorité ⚠️ | Responsable 👷 | Délai ⏱️ |
|---|---|---|---|
| Validation RAL et nuancier 🟩 | Haute 🔴 | Bureau d’études 🧑🔧 | Avant commande 🗓️ |
| Essais adhérence & abrasion 🧪 | Moyenne 🟠 | Laboratoire / Fournisseur 🧪 | 2-4 semaines ⏳ |
| Application & contrôle in situ 🛠️ | Haute 🔴 | Chef de chantier 👷♂️ | Pendant chantier 📆 |
Insight final : une checklist structurée réduit les risques d’écart couleur et facilite les réceptions conformes.
Comment choisir entre RAL 1003, RAL 9016 et RAL 3020 pour un projet VRD ?
Le choix dépend de la fonction : RAL 1003 pour l’alerte visuelle jour, RAL 9016 pour les marquages directionnels et RAL 3020 pour les signaux d’arrêt ou de danger immédiat. Le DCE doit préciser la finition et les essais requis.
Quelles sont les vérifications obligatoires à la réception d’un marquage ?
Mesure d’épaisseur, test d’adhérence, contrôle spectrophotométrique pour la couleur et documentation photographique géo-localisée. Les non-conformités entraînent des reprises selon le contrat.
Le nuancier RAL suffit-il pour garantir la conformité visuelle ?
Le nuancier RAL est la référence mais la correspondance couleur doit être validée par un échantillon physique et des tests in situ ; les conversions numériques peuvent varier selon les appareils.
