Spécialistes voirie et réseaux divers : cet article technique rassemble des techniques éprouvées pour tracer des lignes droites sur un parking avec un résultat parfait. Il traite de la préparation du support, du choix des outils (du simple gabarit au compas géant), des méthodes d’alignement, et des critères de sélection de la peinture adaptés au trafic. Les chapitres mettent en relation réglementation, métrés précis, et organisation chantier afin de minimiser les rebuts et optimiser la durabilité. Des exemples concrets, une liste d’équipements indispensables, et des conseils de maintenance complètent le dossier pour une mise en œuvre conforme aux normes en vigueur pour les parkings publics et privés.
- 🔧 Préparation rigoureuse du support et contrôle de porosité
- 📏 Techniques d’équerrage et d’alignement (fil à plomb, laser, règle de traçage)
- 🎯 Outils pratiques : traceuse, chariot, gabarit, compas géant
- 🖌️ Choix peinture selon trafic : acrylique, époxy, polyuréthane, thermoplastique
- 📅 Entretien et contrôle qualité : fréquence, retouches et conformité PMR
Préparation du support et outillage essentiel pour tracer une ligne droite sur parking
La réussite d’un marquage au sol démarre avant tout par la préparation du support. Sur un chantier type, je vérifie systématiquement la planéité, l’absence de fissures actives et la porosité de l’enrobé ou du béton. Une peinture qui adhère mal ou qui mettra en relief un défaut existant provoquera des reprises coûteuses. Pour cela, on utilise des mortiers de réparation, des enrobés à froid pour des nids-de-poule, et parfois un primaire d’accrochage sur béton trop lisse.
Le nettoyage est la phase suivante : balayage mécanique, nettoyage haute pression et dégraissage ciblé (décapants alcalins pour hydrocarbures). Si la surface présente des anciennes couches de peinture, il faudra un décapage chimique ou mécanique. Enfin, le contrôle de séchage du support est crucial : une peinture appliquée sur surface humide perdra en adhérence et en durabilité.
Outils de référence pour obtenir un alignement parfait
Pour tracer une ligne droite parfaite, on combine des outils classiques et des matériels plus avancés. La règle de traçage longue, le fil à plomb et les cordeaux tendus restent incontournables pour les petites opérations. Pour des parkings de grande surface, on privilégie les traceuses de lignes manuelles ou motorisées, ainsi que les projecteurs laser qui facilitent l’alignement sur plusieurs dizaines de mètres.
Le gabarit et le compas géant prennent ici toute leur valeur : le gabarit assure une répétabilité des largeurs de place et des flèches, tandis que le compas géant permet de positionner des arcs de cercles ou de tracer des traçages radiaux précis autour d’obstacles (îlots, poteaux). Les traceurs de lignes pneumatiques et les chariots de traçage réduisent la variabilité humaine et limitent les coulures.
Exemple de préparation pour un lot de 40 places
Sur un cas concret, la « Société VRD Seine » doit refaire 40 places en bataille. Après reconnaissance, le plan prévoit : réparation localisée (15 points), balayage mécanique, lavage haute pression, application d’un primaire sur 2 000 m², puis marquage. Le choix d’une traceuse airless a permis de réduire le temps de traçage de 60 % par rapport au traçage manuel, tout en assurant une épaisseur de film constante. Pour préparer le support, référez-vous aux bonnes pratiques décrites dans préparer le support de marquage sol.
Pour résumer, préparer, nettoyer, tester : ces trois actions sont la base qui conditionne la réussite du tracé en ligne droite et la longévité du marquage. Prochaine étape : les méthodes d’équerrage et d’alignement pour garantir un rendu parfaitement orthogonal.
Techniques d’équerrage et d’alignement pour un tracé en ligne droite irréprochable
L’équerrage et l’alignement sont des points techniques où l’expérience VRD fait toute la différence. Une mauvaise référence peut provoquer un effet domino : lignes décalées, places non conformes, reprises. Les méthodes traditionnelles (règle du 3-4-5) côtoient aujourd’hui des solutions numériques (laser, GPS centimétrique) pour s’assurer d’un tracé rectiligne sur plusieurs dizaines de mètres.
La règle du 3-4-5 est pratique : pour vérifier un angle droit, on mesure 3 m d’un côté, 4 m de l’autre, la diagonale doit faire 5 m. C’est simple et efficace pour les équipes sur le terrain. Pour un projet plus vaste, on utilise des lasers rotatifs et des mètres laser pour caler des lignes référencées sur un plan. Le fil à plomb et la corde tendue restent utiles pour les ajustements finaux.
Méthodes pratiques et exemples chiffrés
Cas pratique : tracé d’un rang de places en bataille sur 30 m. On fixe une ligne de référence au ras du trottoir avec laser rotatif, puis on installe des repères tous les 5 m. Le traceur de ligne suit ces repères, la règle de traçage assure la largeur constante et les pochoirs valident l’alignement des pictogrammes (PMR, borne électrique). Un contrôle post-tracé avec mètre laser confirme les écarts : tolérance maxi 1 cm sur l’alignement longitudinal pour un résultat professionnel.
Un autre outil, souvent négligé, est la tablette topographique avec plans géoréférencés. Le technicien peut superposer le plan de marquage et les points GPS relevés, permettant des corrections instantanées sur le terrain. Cette méthode réduit les erreurs humaines et facilite la traçabilité qualité.
Conseils d’exécution pour une ligne droite parfaite
1) Toujours établir une référence fixe et inamovible.
2) Caler les repères intermédiaires avant toute application de peinture.
3) Utiliser un gabarit pour la répétabilité des places et un compas géant pour les déportés autour d’obstacles.
4) Contrôler l’alignement après chaque dix places marquées.
Enfin, pensez à documenter chaque étape : photos datées, relevés métriques, et un carnet de chantier. Cette traçabilité est précieuse pour la réception et pour des interventions futures. L’approche technique rigoureuse garantit une ligne droite durable et conforme, ouvrant la voie au choix de peinture optimal que nous abordons ensuite.
Choix de la peinture et application pour un marquage au sol de parking durable
Le choix de la peinture détermine la durabilité du marquage et sa tenue face à l’abrasion et aux UV. En tant qu’ingénieur VRD, j’évalue toujours le trafic prévu, l’exposition climatique, et le budget. Les solutions vont de l’acrylique économique au thermoplastique posé à chaud pour une longévité maximale.

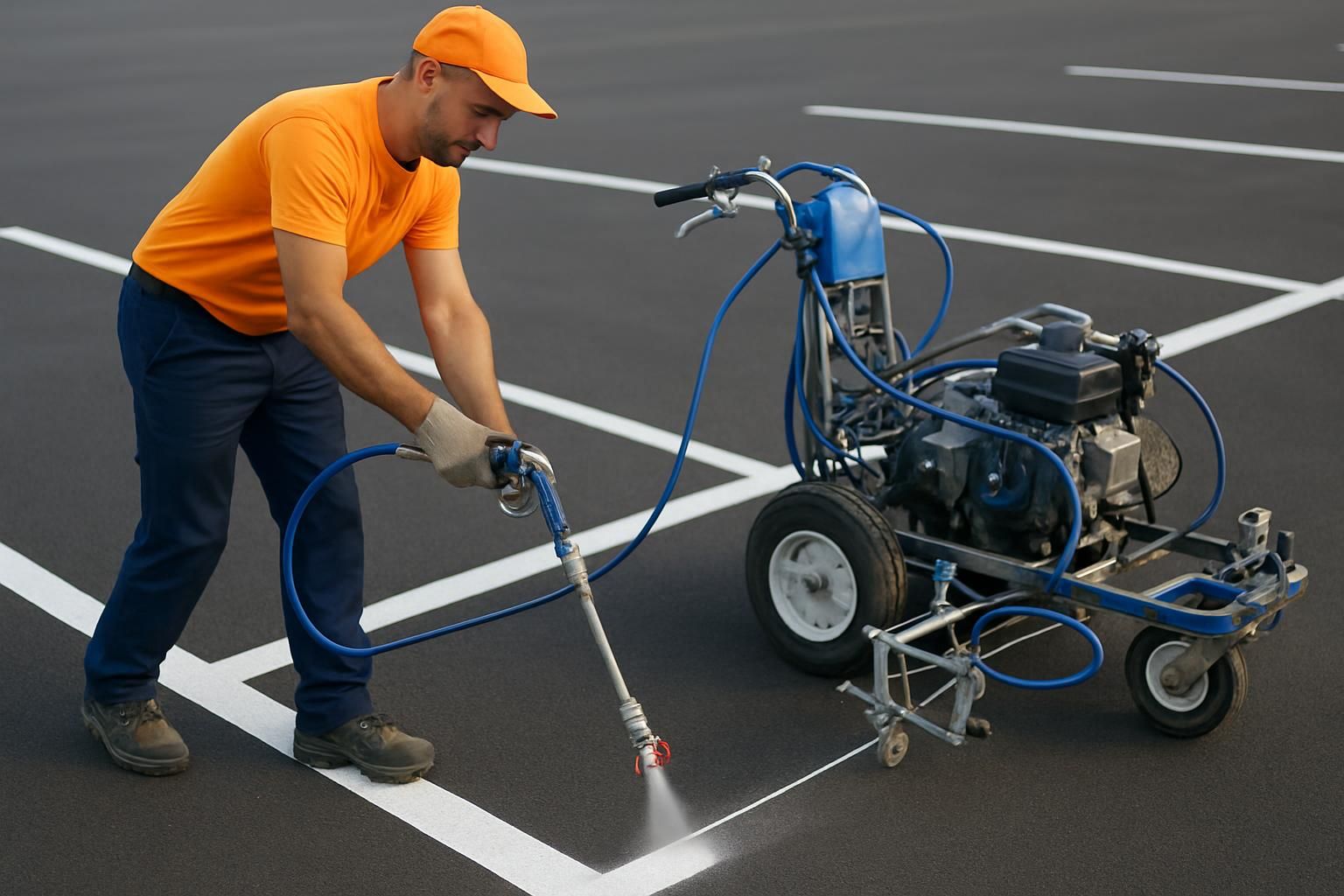

Les principales familles sont : acrylique (2-3 ans), époxy (5-7 ans), polyuréthane (8-10 ans), et thermoplastique (>10 ans). Chaque type requiert une technique d’application spécifique : rouleau ou pistolet pour l’acrylique, pistolet airless pour l’époxy et le polyuréthane, et machine dédiée pour le thermoplastique. Pour optimiser l’application en production, consultez les retours d’expérience sur machines de traçage airless.
Comparatif pratique (tableau technique)
| Type de peinture 🖌️ | Résistance à l’abrasion 🛞 | Durabilité ⏳ | Coût 💶 | Application 🛠️ |
|---|---|---|---|---|
| Acyrlique 🎨 | Moyenne | 2-3 ans | Bas | Rouleau / Pistolet |
| Époxy 🔧 | Haute | 5-7 ans | Moyen | Pistolet Airless |
| Polyuréthane 🌞 | Très haute | 8-10 ans | Haut | Pistolet Airless |
| Thermoplastique 🔥 | Très haute | 10+ ans | Haut | Machine dédiée |
Le tableau montre qu’un investissement initial plus conséquent (thermoplastique) peut réduire les coûts de renouvellement. Dans les zones à fort trafic industriel, le polyuréthane ou le thermoplastique sont souvent privilégiés pour leur résistance aux substances chimiques et à l’abrasion.
Temps de séchage et environnement
Le respect des temps de séchage est non négociable. Les conditions météo (humidité, température) influencent fortement la polymérisation. Pour connaître les temps de séchage courants et les précautions à prendre, référez-vous à cette ressource sur le temps de séchage de la peinture routière. Les peintures à faible teneur en COV et les formulations à base d’eau sont recommandées pour limiter l’impact environnemental sans sacrifier l’adhérence.
En synthèse, le choix de la peinture se fait après une évaluation technique du trafic et du budget. L’application adaptée garantit une uniformité de film et un résultat parfait à long terme.
Gabarits, pochoirs et organisation chantier pour optimiser précision et productivité
Le temps passé à la préparation se retrouve en efficacité sur le chantier. L’utilisation de gabarits et de pochoirs standardisés permet d’assurer répétabilité et vitesse d’exécution. Les pochoirs pour PMR, flèches et logos réduisent l’intervention manuelle et garantissent la conformité des symboles.
Les chariots et traceuses de ligne améliorent l’ergonomie et la régularité. Le matériel moderne inclut des systèmes de dosage pour contrôler l’épaisseur de la couche, et des roulettes directionnelles pour maintenir la ligne droite même sur des surfaces légèrement irrégulières. Les pochoirs rigides permettent d’aligner le pictogramme avec la ligne et d’éviter les décalages visuels.

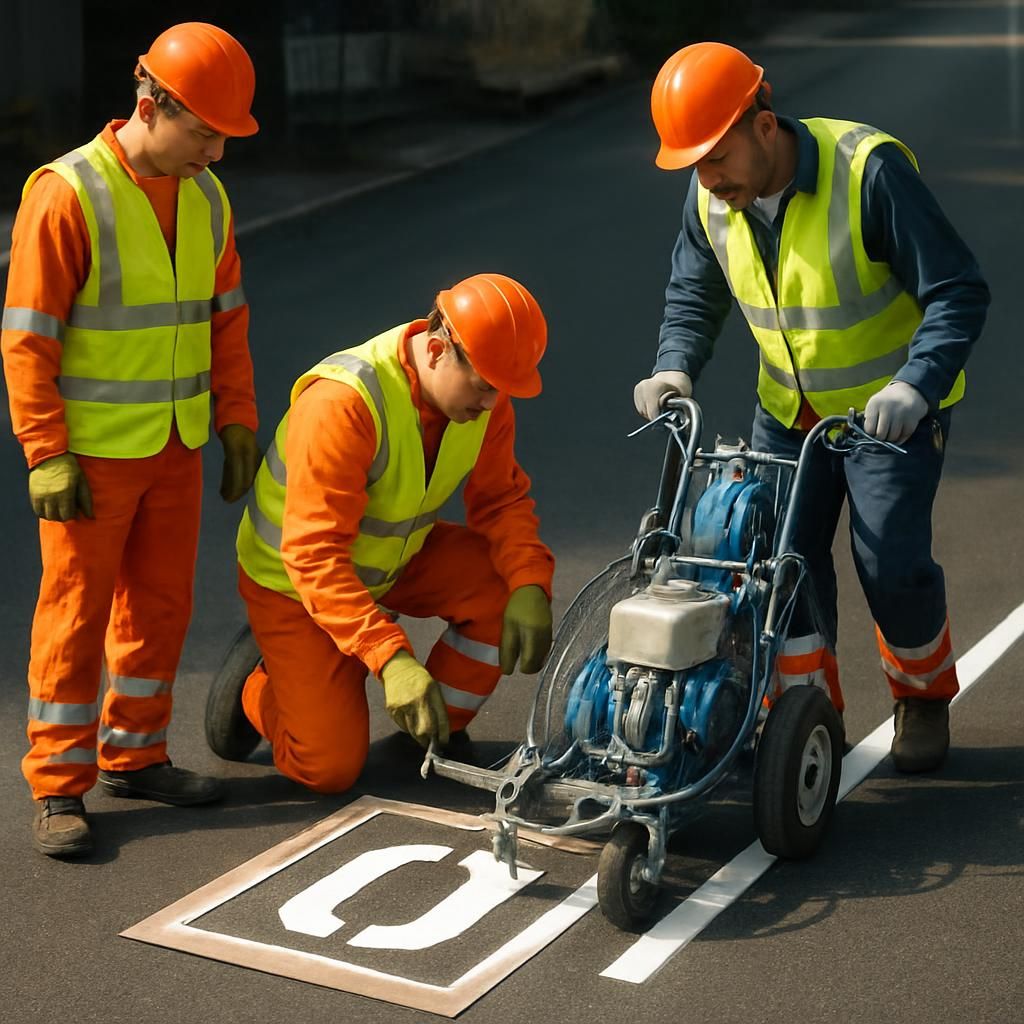

Pochoirs et signalétique spécifique
Pour les places électriques et les zones drive, il est recommandé d’utiliser des pochoirs spécifiques. Les pochoirs pour borne électrique et mention de click & collect améliorent la lisibilité et l’accessibilité. Des informations utiles sont disponibles sur la signalétique dédiée, comme dans cet article sur la signalétique drive & click & collect.
- 🔁 Pochoirs réutilisables pour flèches et places PMR
- 🧭 Compas géant pour arcs et déports autour d’obstacles
- ⚙️ Traceuses et pistolets airless pour application uniforme
- 📦 Gestion de stocks : prévoir 10-15% de pochoirs supplémentaires pour imprévus
L’utilisation rationnelle des gabarits réduit les erreurs à la pose et facilite les contrôles qualité lors de la réception.

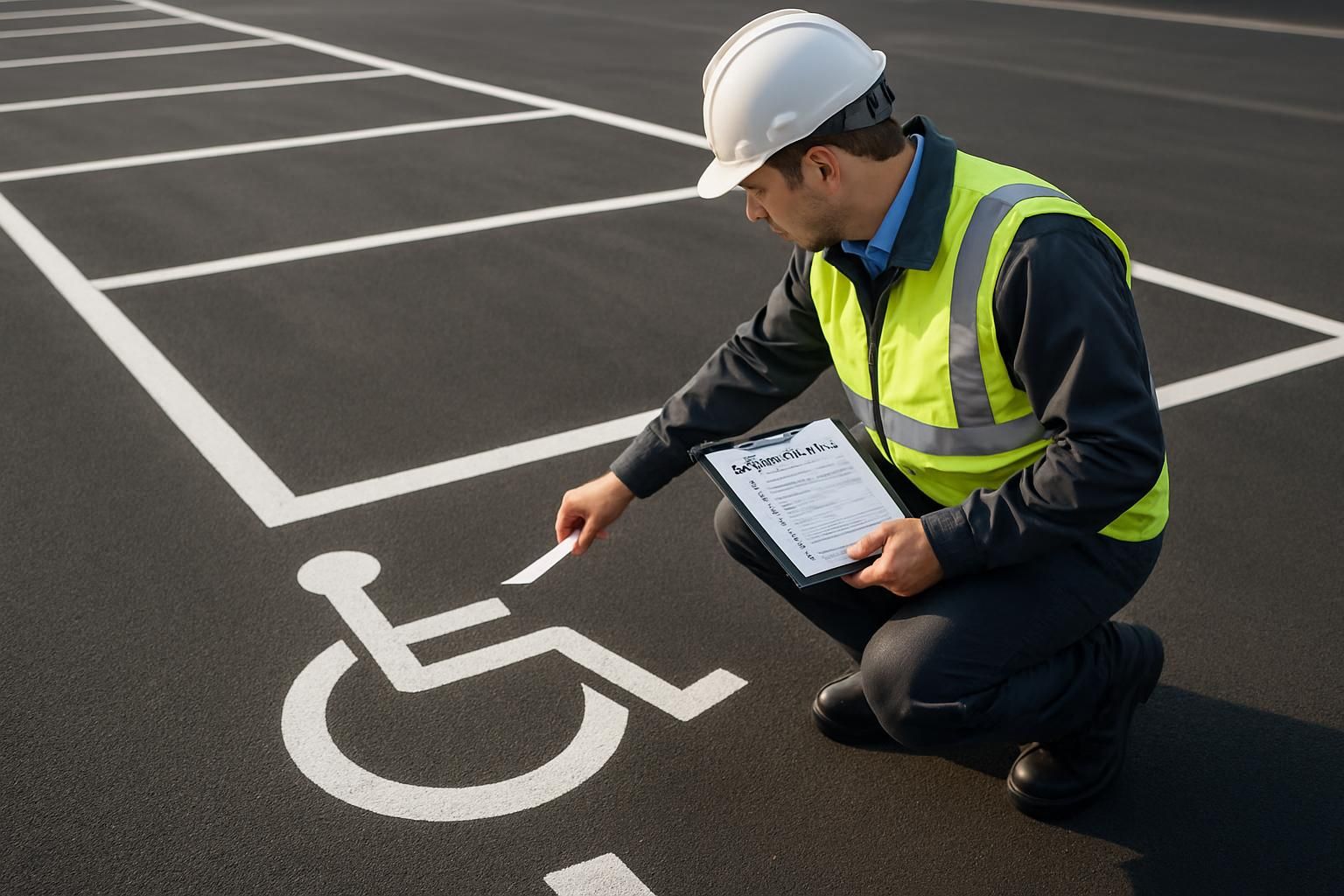

Contrôle qualité, entretien et réglementations pour un marquage parking conforme
Le marquage doit répondre aux normes pour garantir sécurité et conformité juridique. En France, les normes NF P91-100 et NF P91-120 encadrent respectivement les parkings ouverts au public et les parcs privés. Les places PMR exigent un gabarit spécifique : largeur minimale 3,3 m et longueur 5 m, pente maximale 2 %, et une extension d’1,20 m sur la voie pour l’accessibilité latérale.
Le contrôle qualité comprend vérification des dimensions, de la lisibilité des symboles et de la réflexion nocturne si nécessaire. L’utilisation de peintures photoluminescentes ou réfléchissantes peut être imposée pour certaines configurations ; découvrez les caractéristiques des marquages photoluminescents via marquage sol photoluminescent.
Plan de maintenance et fréquence
Le plan d’entretien dépend du type de peinture et de l’intensité du trafic. En pratique : contrôles visuels trimestriels, nettoyages haute pression semestriels, retouches localisées annuelles pour l’acrylique, et renouvellement complet tous les 5-10 ans selon le produit. Les réparations suivent une logique technique : identifier l’origine (usure, projection chimique, défaut d’adhérence) et choisir des retouches compatibles avec la peinture existante.
Aspects économiques et gestion de projet
Le coût global d’un marquage inclut préparation, matériaux, main-d’œuvre et maintenance. Pour chiffrer précisément, on se base sur les quantités de peinture en m², le temps-machine, et les produits consommables. Des études comparatives montrent que l’investissement initial dans du thermoplastique réduit le coût total sur 10 ans malgré un prix à la pose plus élevé.
En synthèse, un plan technique et un cahier des charges clair, associés à un contrôle rigoureux, permettent d’assurer la conformité normative et la durabilité du marquage. Cette rigueur garantit un résultat parfait et une sécurité optimale pour les usagers.
Quelle peinture choisir pour un parking fréquenté par des véhicules lourds ?
Pour un trafic intense et véhicules lourds, privilégiez le polyuréthane ou le thermoplastique. Ils offrent une très bonne résistance à l’abrasion et aux produits chimiques. Le choix dépendra du budget et de la disponibilité d’équipements d’application.
Comment garantir une ligne droite sur 50 mètres sans décalage ?
Utilisez une référence laser rotatif ou un GPS centimétrique, installez des repères intermédiaires tous les 5 m, et employez une traceuse motorisée guidée par ces repères. Les contrôles métriques réguliers permettent d’ajuster en temps réel.
Quelles sont les dimensions obligatoires pour une place PMR ?
La largeur minimale est de 3,3 m et la longueur de 5 m, avec une pente ≤ 2 %. Une extension latérale de 1,20 m sur la voie est recommandée pour faciliter l’entrée/sortie des personnes à mobilité réduite.
